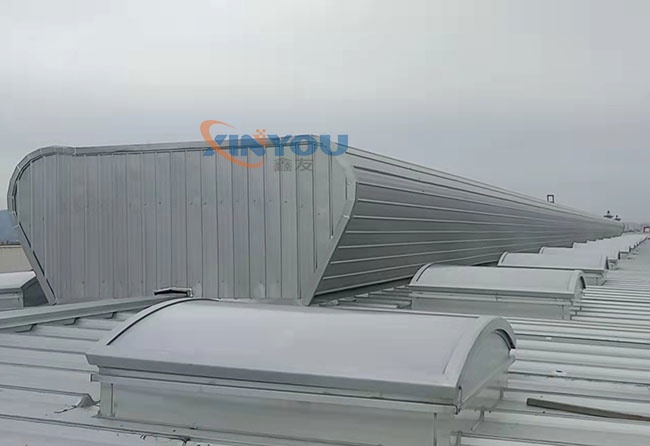

通風氣樓

產品概述：

介紹：

一、 天窗工作原理

利用熱壓或風壓的作用，使室內外氣流運動，達到廠房通風換氣的目的。

熱壓作用：廠房室內因人工運動、機器運轉等因素影響，造成室內氣溫比室外高，室內外的空氣密度差，形成熱空氣往上拔，產生拔風效應，新鮮空氣從廠房下面進入。

風壓作用：當風從廠房頂部吹過，迎風面產生氣壓區，背風面產生負壓區，氣壓的相互作用，使廠房達到通風換氣的目的。

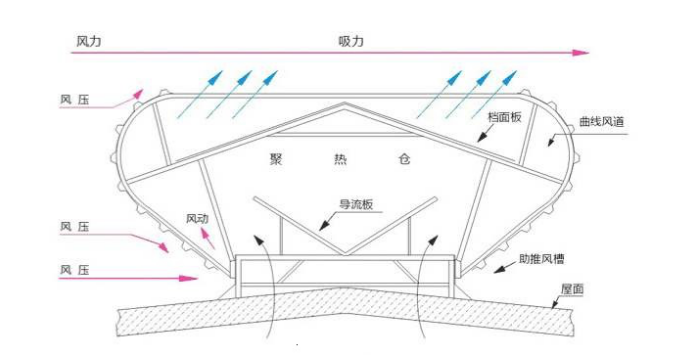

自然通風天窗工作原理示意圖

二、 通風天窗特點

1. 通風天窗按位置分為橫向和縱向兩種形式。橫向天窗垂直于屋脊方向布置，代號為H；縱向天窗位于屋脊處縱向布置或與屋脊平行布置，代號為Z。

2. 通風天窗按有無閥板分為啟閉式和開敞式兩種類型。啟閉式有閥板，分為電動型、消防聯動型，電動型代號為D,消防聯動型代號為X,開敞式無閥板，代號為K。

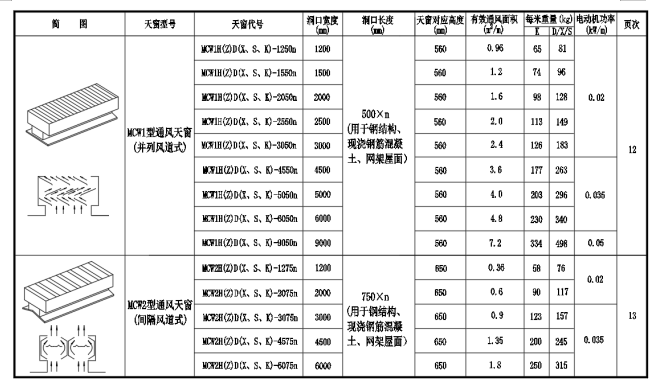

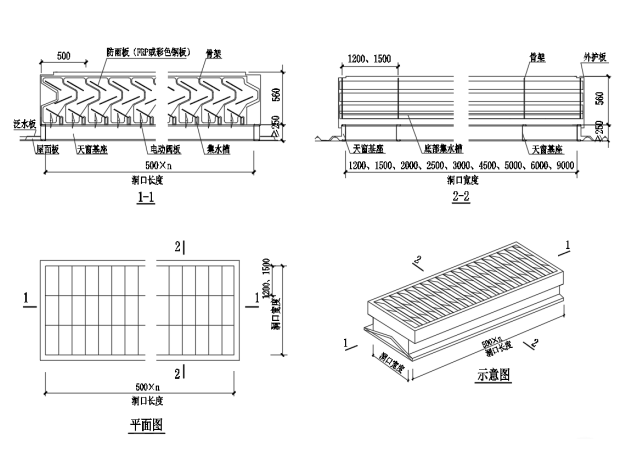

3. MCW1型通風天窗（并列風道式）——MCW1型通風天窗采用鋼板成型及焊接骨架，防雨板采用彩色鋼板或玻璃纖維聚酯采光板（FRP）。獨特的結構形式使通風天窗的有效通風面積和采光面積顯著增大，排氣流暢，通風效率提高∶天窗共設三層防雨板，其防飄雨性能大大增強;自重輕，高度低，抗風性能好;支撐骨架采用模具化生產，尺寸精確，安裝方便。

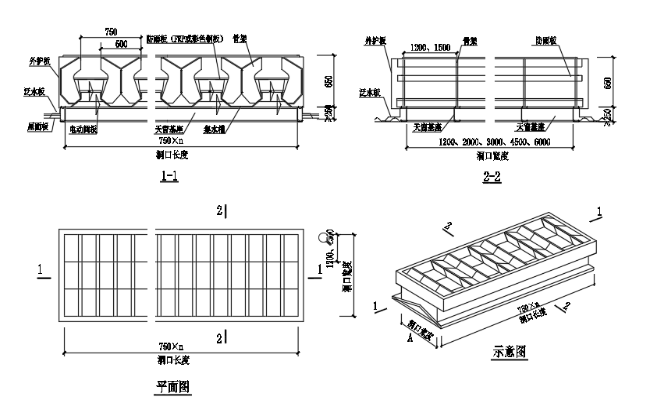

4. MCW2型通風天窗（間隔風道式）——MCW2型通風天窗采用鋼板成型骨架，高度低，抗風性能好，支撐骨架采用模具化生產，尺寸精確，安裝方便。

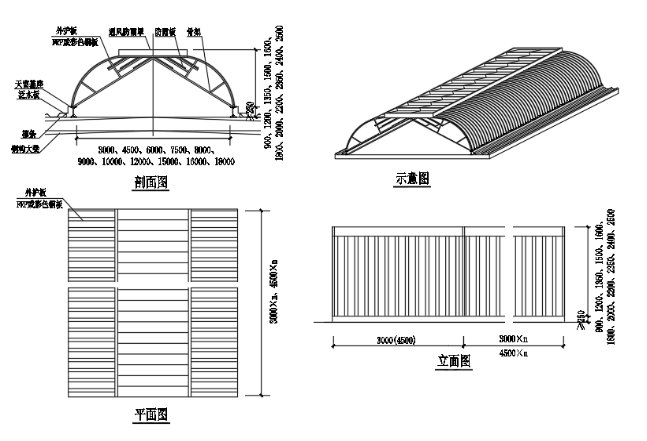

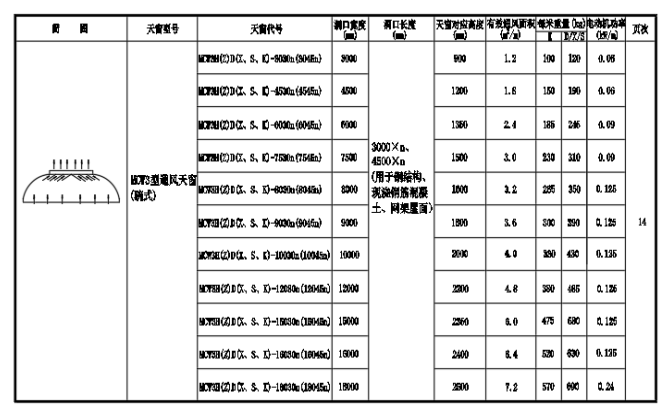

5. MCW3型通風天窗（碗式）——MW3型通風大窗骨架采用型材焊接，大窗采用碗型結構，抗風性能好，排風流暢通風效率高;外護板采用FRP采光板，不易堆積灰塵，自潔性、透光性好，產品性價比高，安裝方便。

6. MCW4型通風天窗（壓桿式）——MCW4型通風天窗橫向布置，其特點是防雨板及導流板采用壓桿固定，避免了直接鉆孔是成的漏水隱患，因此有良好的防水性能。

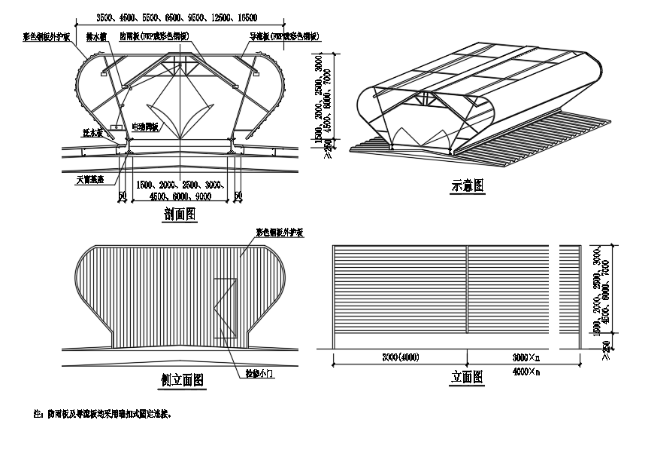

7. MCW5型通風天窗（暗扣式）——特點是防雨板及導流板采用暗扣式（或隱藏式）固定，即自攻釘被隱藏，因此也避免了在防雨板及導流板上直接鉆造成的漏水隱患。

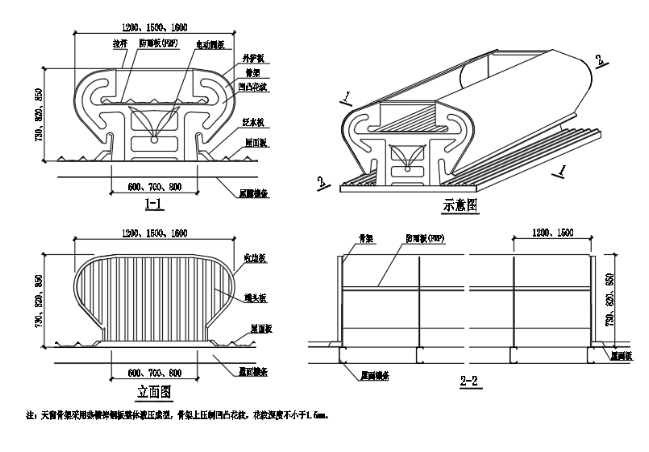

8. MCW6型通風天窗（整體骨架式）——-MCW6型通風天窗骨架采用熱鍍鋅鋼板整體液壓成型骨架上壓制凹凸花紋，提高機械強度。天窗具有美觀性及良好的防腐蝕性能，產品標準化、系列化生產，裝配方便快捷。

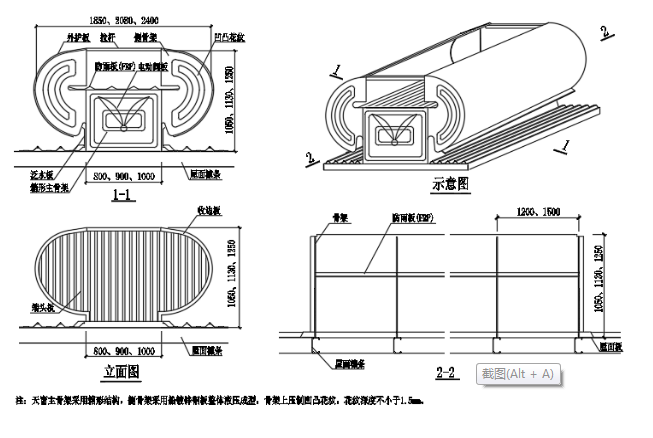

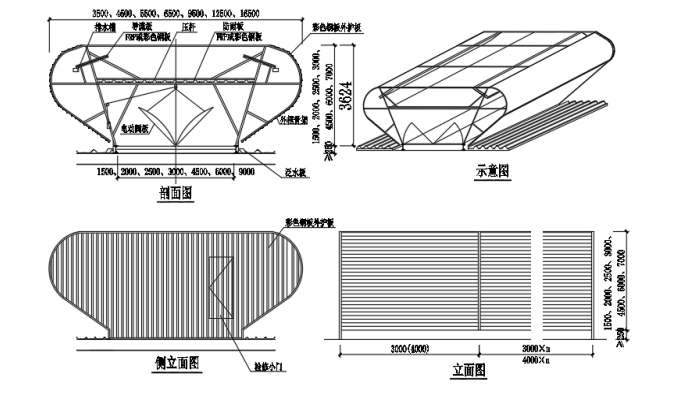

9. MCW7型通風天窗（箱形骨架式）——MCW7型通風大窗王骨架為箱體結構，側骨架為熱饋鋅鋼板整體成型，骨架上壓制凹凸花紋，箱體結構大大加強了骨架的機械性能。天窗具有良好的美觀性、機械強度及防腐蝕性能，產品標準化生產，裝配方便快捷，安裝精度高。

三、 通風天窗材料選用

通風天窗設計選型參考國標圖集進行設計，由專業的通風天窗生產廠家根據客戶要求制作方案和優化設計。通風天窗主要由壓型彩鋼板、FRP采光板及鋼結構骨架等附件組合而成，安裝于諸如電力、冶金、化工、機械、電子、造船、軌道交通等各種行業的廠房建筑屋面，發揮其自然通風采光之功用。

1. 通風天窗骨架通常為型材拉彎成型并焊拉而成，由主骨架、次骨架組合而成，方便運輸及安裝，而后在項目現場進行安裝。

2. 主骨架和屋脊通風天窗基座采用焊接或者螺栓連接，與屋面形成一個整體，具有較好的結構安全性能。

3. 通風天窗側面外護板為彩鋼壓型板，泛水包邊板用彩鋼板折彎而成。

4. 通風天窗擋雨板通常選用優質的FRP采光板，兼顧防雨與自然采光作用，推薦用戶使用散射型采光板，避免出現光斑，室內采光更加均勻。

5. 可根據需要設置導流板，杜絕空氣回流現象，效果更佳。

6. 電動閥板可以根據實際需要選配，閥板控制可以手動、電動、消防聯動，形式靈活

7. 通風天窗外護板、防雨板、泛水板等彩鋼板厚度不小于0.5mm，防雨板、導流板、閥板等厚度不小于1.5mm。

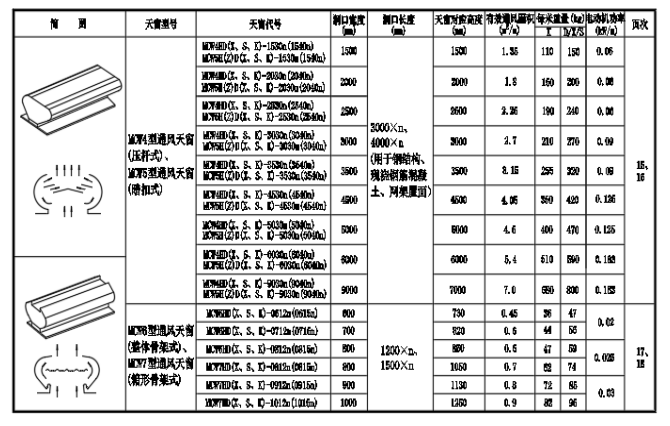

四、 通風天窗分類

1. MCW1型通風天窗（并列風道式）

2. MCW2型通風天窗（間隔風道式）
